NAS 搭建之旅 —— 硬件篇

前言

搭建 NAS 是一直都有的想法,也是之前设定的 18 年的新年挑战。由于各种事情,一直拖到上个黑五换了新电脑,这才购置了些「垃圾配件」,把 NAS 给组装起来。话不多说,下面介绍下我的 NAS 搭建之旅,抛砖引玉。

机箱

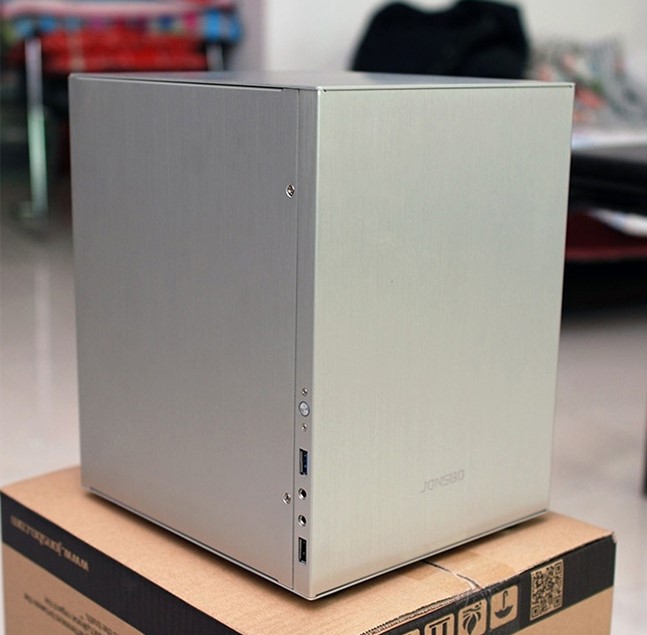

机箱选用的是乔思伯 C2,体积 200 x 224 x 270 $mm^3$,支持主板类型:ITX/Micro - ATX。配合立人硬盘架,小机箱内起码可以放 4 块笔记本硬盘。如果是硬盘狂魔,配合辰雨 ATX 电源挡板,再加 2 块硬盘也不是问题。我的存储盘用的之前闲置下来的机械盘,其中一块 1TB 的笔记本硬盘、一块 500GB 的笔记本硬盘、一块 1TB 的台式机硬盘。

主板

主板用的「洋垃圾」DQ77KB,特点:19V DC 电源供电、msata 接口、2 个 sata 2.0 接口、2个 sata 3.0 接口、2 个 DDR3 笔记本内存插槽、双千兆网卡接口、4 个 USB 3.0 接口等等。买主板送 90 W 的电源适配器,担心功率不够,我又加钱换了 150W 主板自身不带 CPU,所以另外购置了 G1610T CPU(注意,该主板仅支持 TDP 不高于 65W 的 CPU)。

存储

本来有两块闲置的固态硬盘可以用来做系统盘,但可惜都不是 msata 接口的,于是另外购置了麦光黑金 64GB 的固态,这样 4 个 sata 接口就都能空出来接硬盘了。内存方面,则是拆的旧笔记本的 4G 内存(三星金条 DDR3)。

杂项

CPU 的散热方面,一开始想的用被动式散热器,然而为了省钱,最终选择了冰暴的静音散热风扇(确实还是挺安静的)。

主板没有自带网卡,原来垃圾本一直用的小度 WIFI(因为自身的网卡似乎坏了),但是小度 WIFI 的 Linux 驱动装起来有些麻烦,网上大多是小米随身 WIFI 的 Linux 驱动安装教程,也就无法直接使用。于是海选 & 考虑了几天,淘了个 600M 双频的 USB 无线网卡 EDUP-AC1620,当然装驱动 & 开启 AP 模式的过程也是很艰难了,有兴趣的请听下回分解。

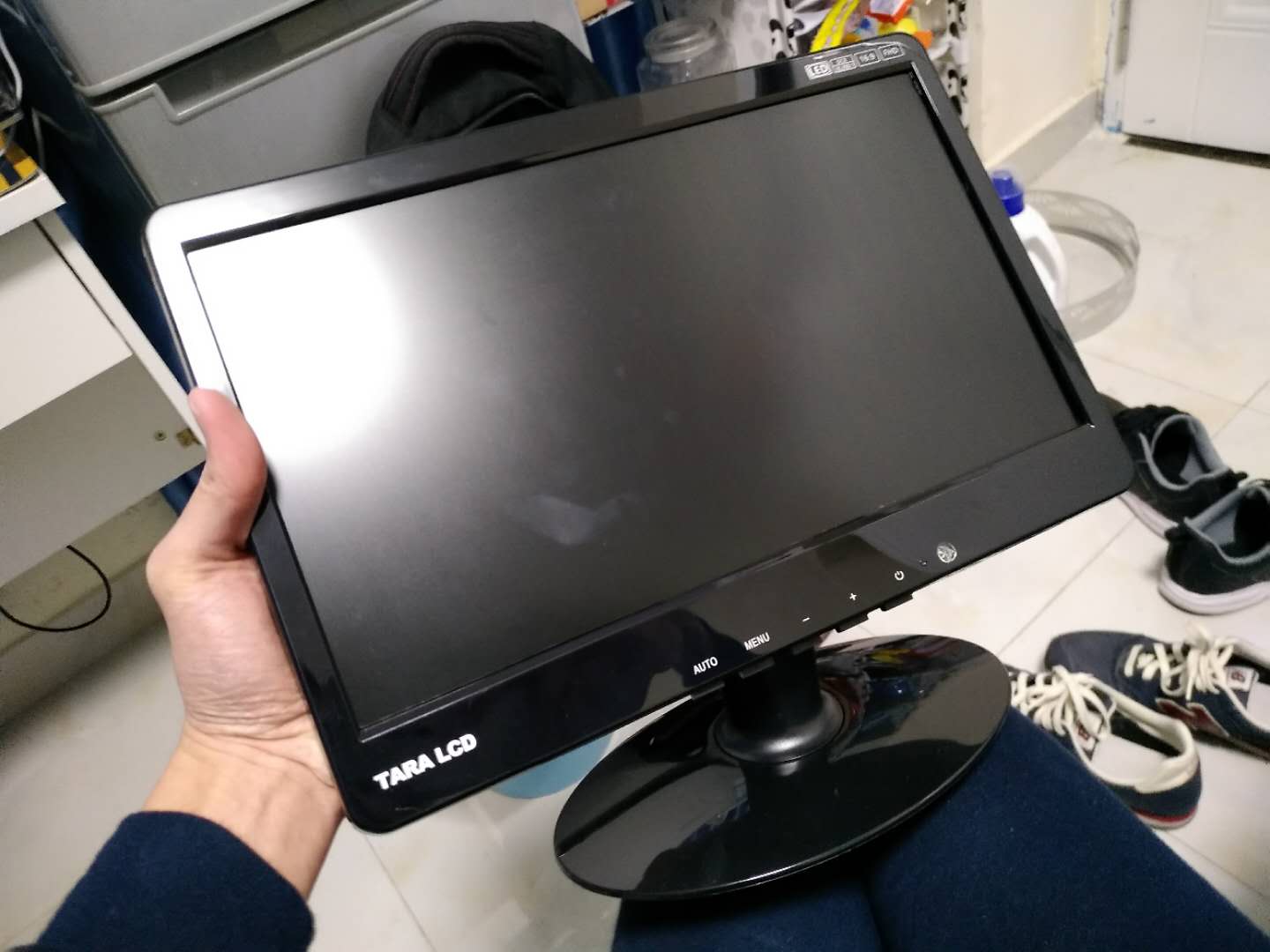

到了这里,需要的配件七七八八的都准备得差不多,但是装系统得有显示器,而我手上并没有可用的显示器。灵机一动,反正旧笔记本也要拆了,干脆在淘宝上买了个『笔记本液晶屏改装多功能电视套件』,把旧笔记本的显示屏拆出来,组装了个显示器。不知道是液晶板的问题还是什么,能把人眼看瞎的显示效果,也就只能用来装机用了。

装机小结

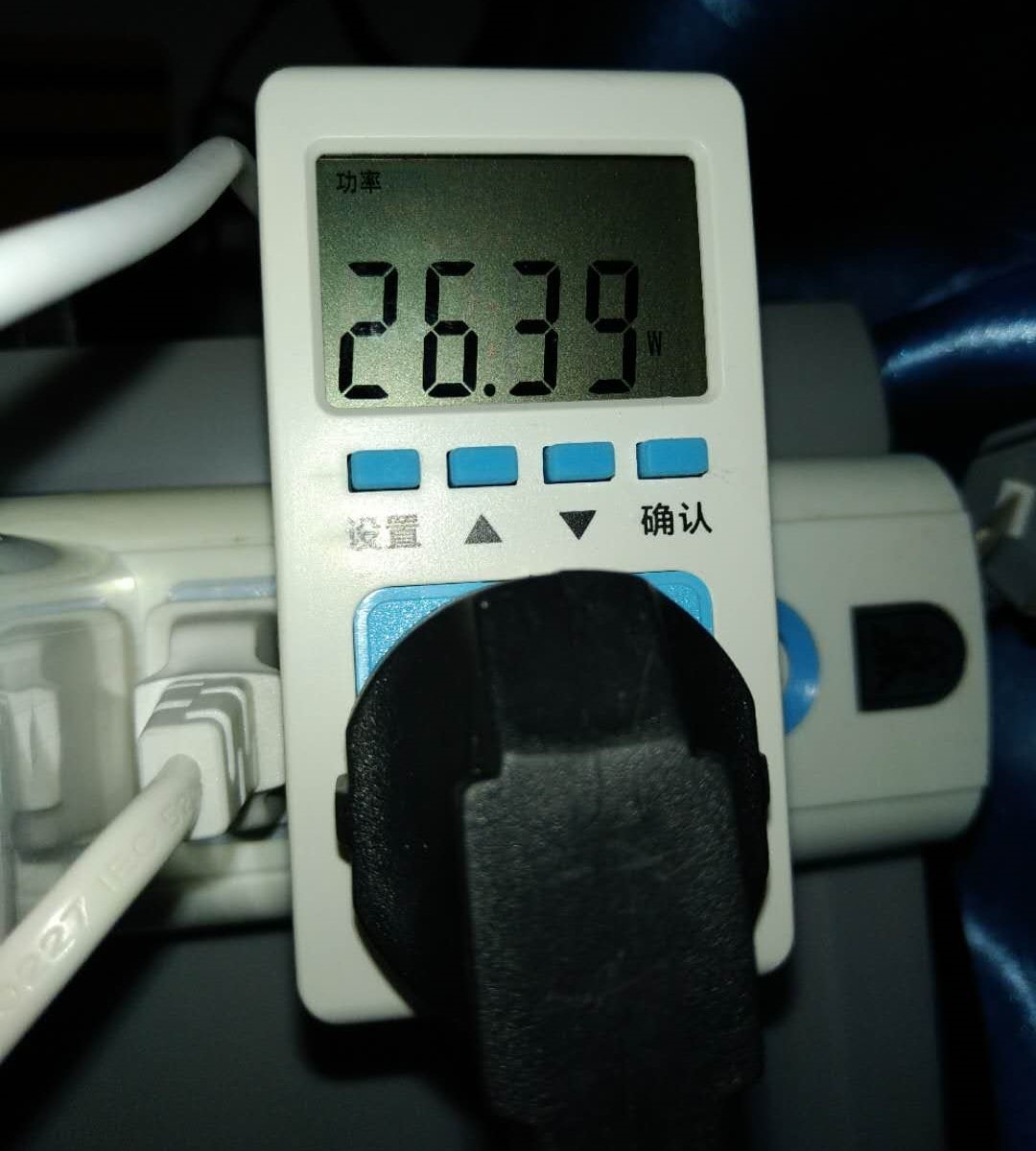

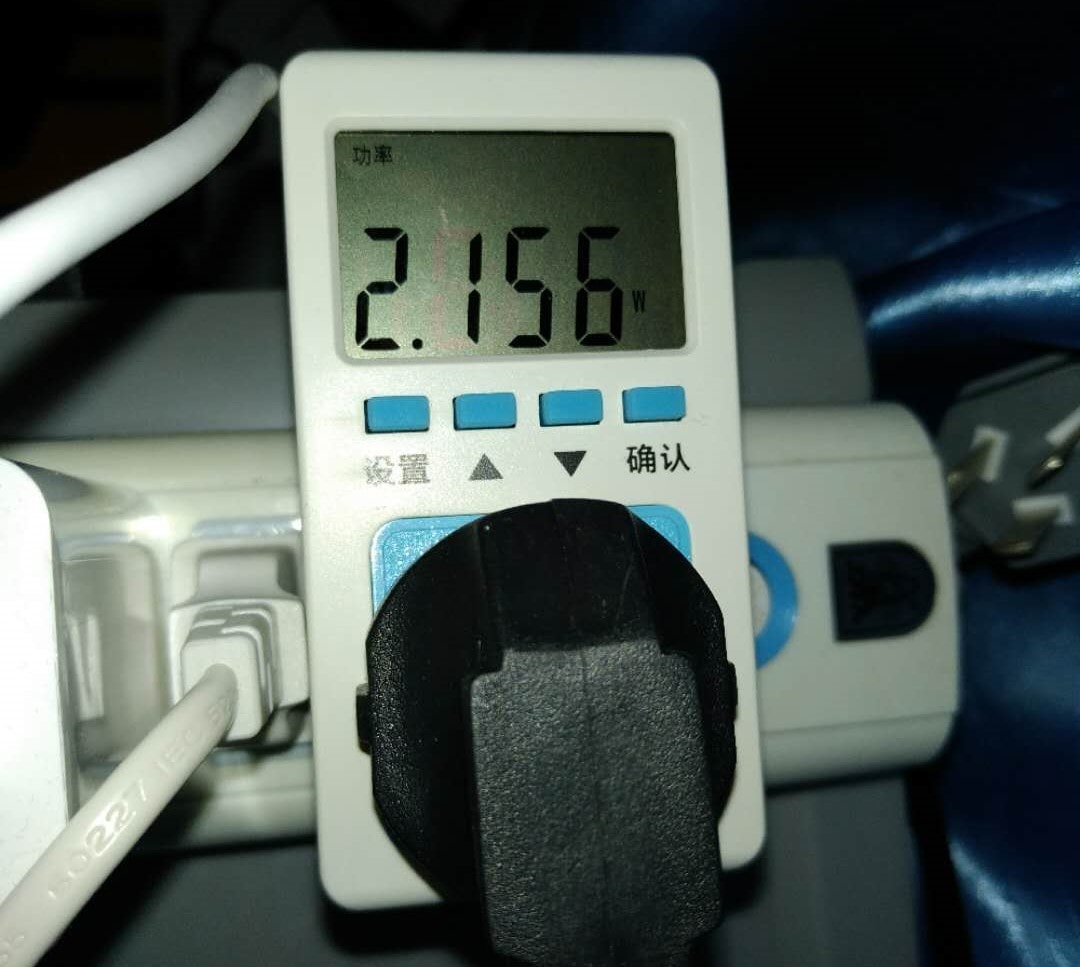

整机的功率属于比上不足,比下有余的情况,关机功率大概 2W,正常运行功率将近 30W。

简单算下账,NAS 组装大概花了近 1000 元。因为硬盘和内存条用的是闲置的,不计算在本次组装成本中。

  • 小米螺丝刀 109
  • 屏改套件 140
  • 主板套装 299
  • 固态硬盘 194
  • CPU 65
  • 机箱 139
  • 散热风扇 23.5
  • 无线网卡 65
  • 杂项 18.8

市面上这个价位能买到威联通、铁马威之类的 2 盘位的 NAS,再补点软妹币可以买群晖 DS216se,也是 2 盘位。相比之下,我的自建 NAS 可以放起码 4 块硬盘,因为是自建的,软硬件系统都可以自己折腾,可玩性也更高。

缺点也比较明显,功耗方面肯定不如专门做 NAS 的厂商低。可玩性高的另一个解释就是什么都需要自己动手,除了硬件的选购和组装,还要考虑系统和常用软件的安装、内网穿透等等。网上相关的资料也比较少,如果之前没有一些基础,踩坑踩到怀疑人生。

除了这些垃圾硬件,当然还需要配套的系统和软件,才能真正把 NAS 玩起来。欲知后事如何,请听下回分解。
